Stick Diagrams Examples

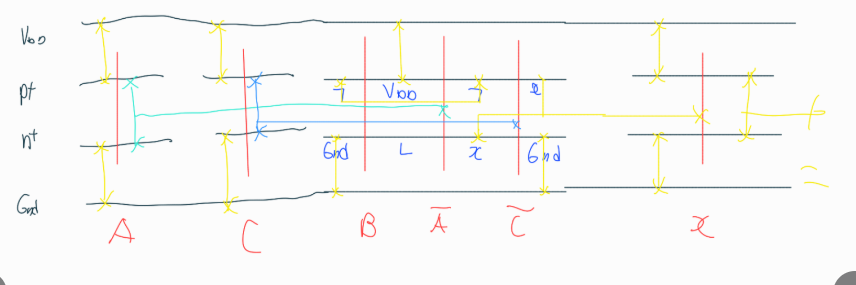

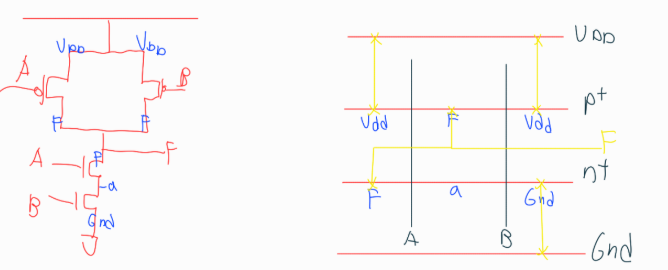

• 경로를 B>A로 할 경우 pMOS Stick Diagram 에서 기생 커패시터가 3개가 된다.
• 고려 사항 2번에 의해서 경로는 A>B로 선정한다.

---

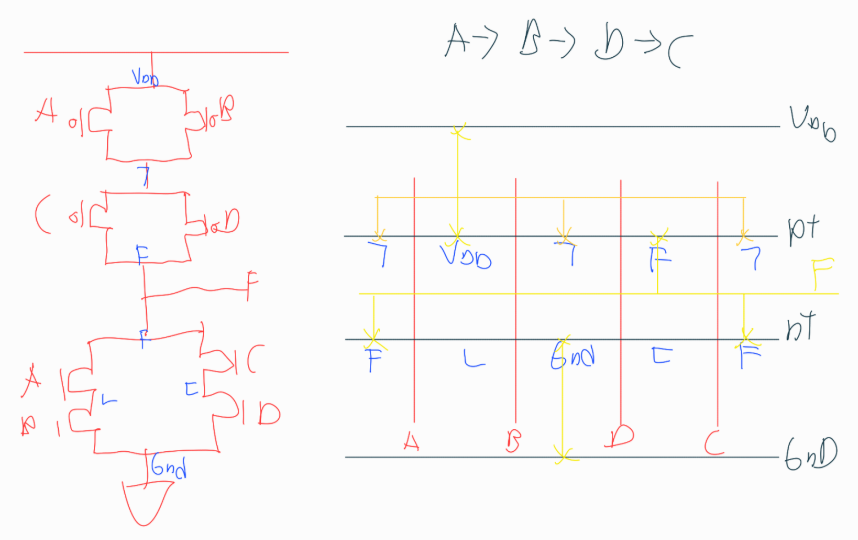

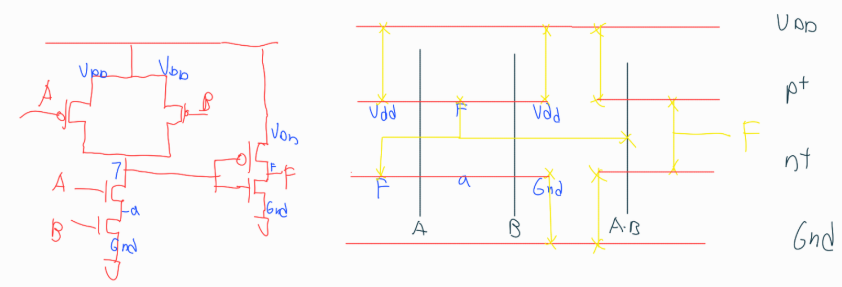

F=A⋅B

---

---

---

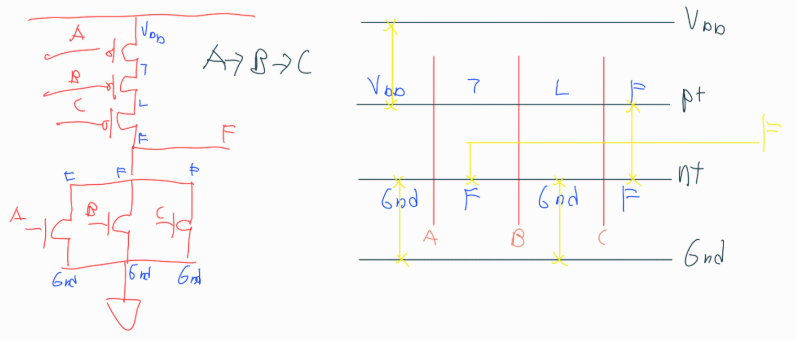

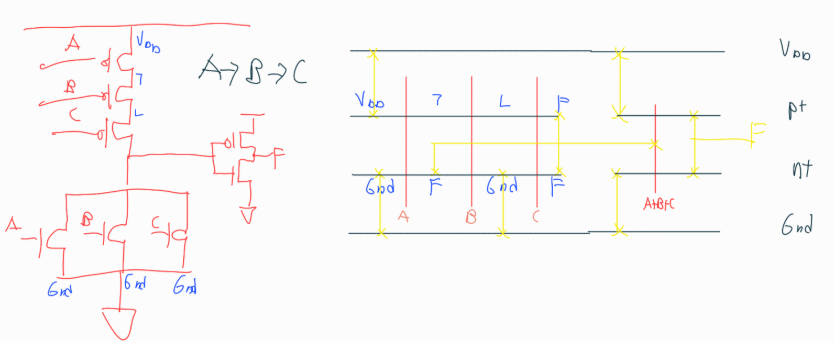

F=A+B+C

---

---

---

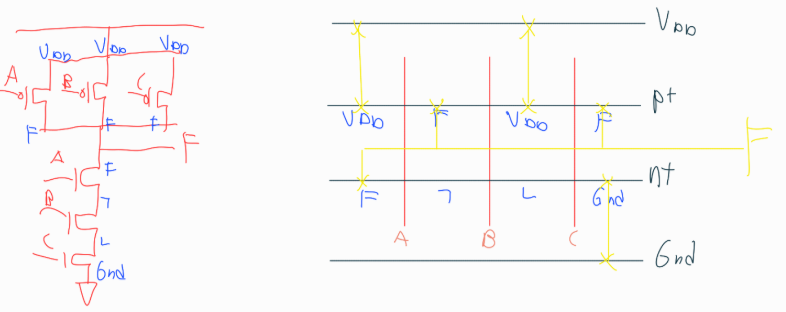

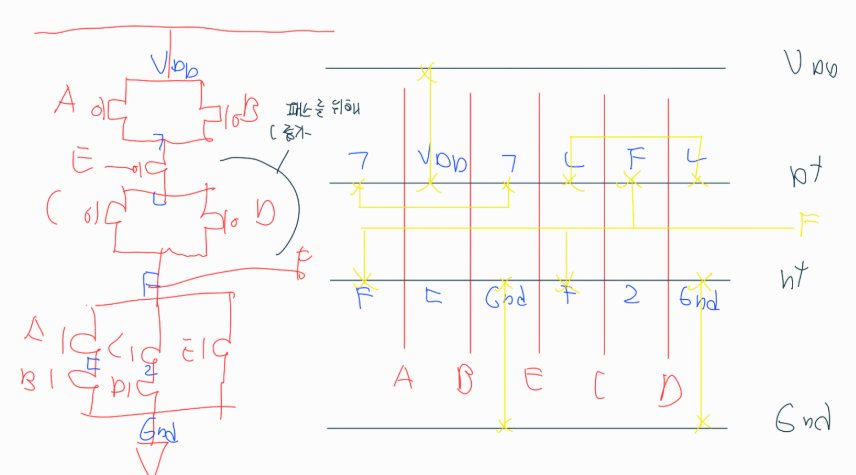

• CMOS Schematic에서 입력 E의 pMOS가 출력과 가장 가까워야 기생 커패시터가 적다
• 하지만 이 경우 작성규칙 2번에 위배되므로 CMOS Schematic을 수정해 Stick Diagram을 작성한다.
