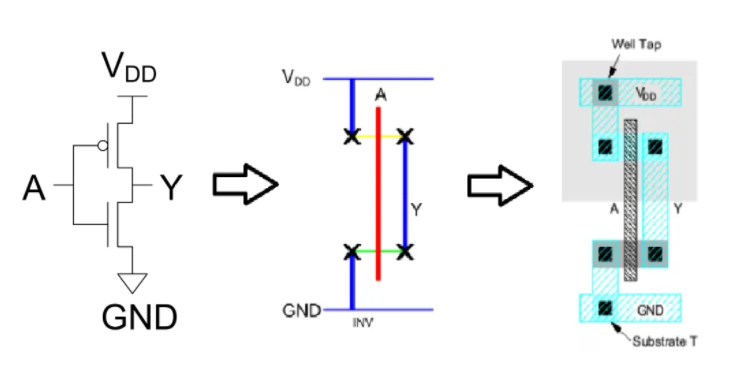

Stick Diagrams

- CMOS Schematic을 토대로 연결을 단순화한 Diagram
- 이를 토대로 복잡한 Layout을 그려 나간다.
작성 규칙
- 모든 트랜지스터는 1회씩만 경유해야 한다.
- nMOS와 pMOS를 동시에 만족해야 한다.
그리는 법
- 가로선은 VDD , p , n , GND 순으로 그린다.
- 세로선은 입력 A로 그린다.
- 모든 입력을 지나는 경로를 정한다. (경로는 여러 경우의 수 가능)
- 트랜지스터의 노드를 토대로 선을 연결한다.
고려 사항
- CMOS Schematic은 기생 커패시터가 적은 방향으로 그려야 한다. 하지만 이것이 Stick Diagram 규칙을 위반해서는 안된다.
- 경로는 출력단과 기생 커패시터가 최소인 경우를 선택한다.
- 선이 겹칠 경우 다른 Metal을 사용한다.
