- pMOS 의 WIDTH 값을 구하는 과정은 위 과정에서 설명되어 있습니다.
CMOS 2NOR

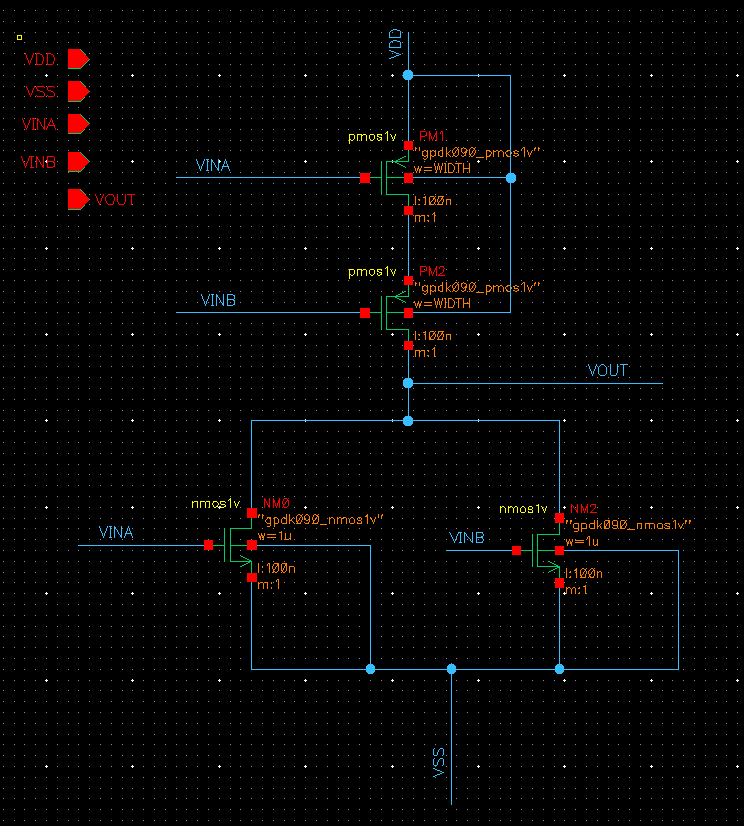

2NOR Schematic
- nMOS W : 1u, pMOS W : WIDTH

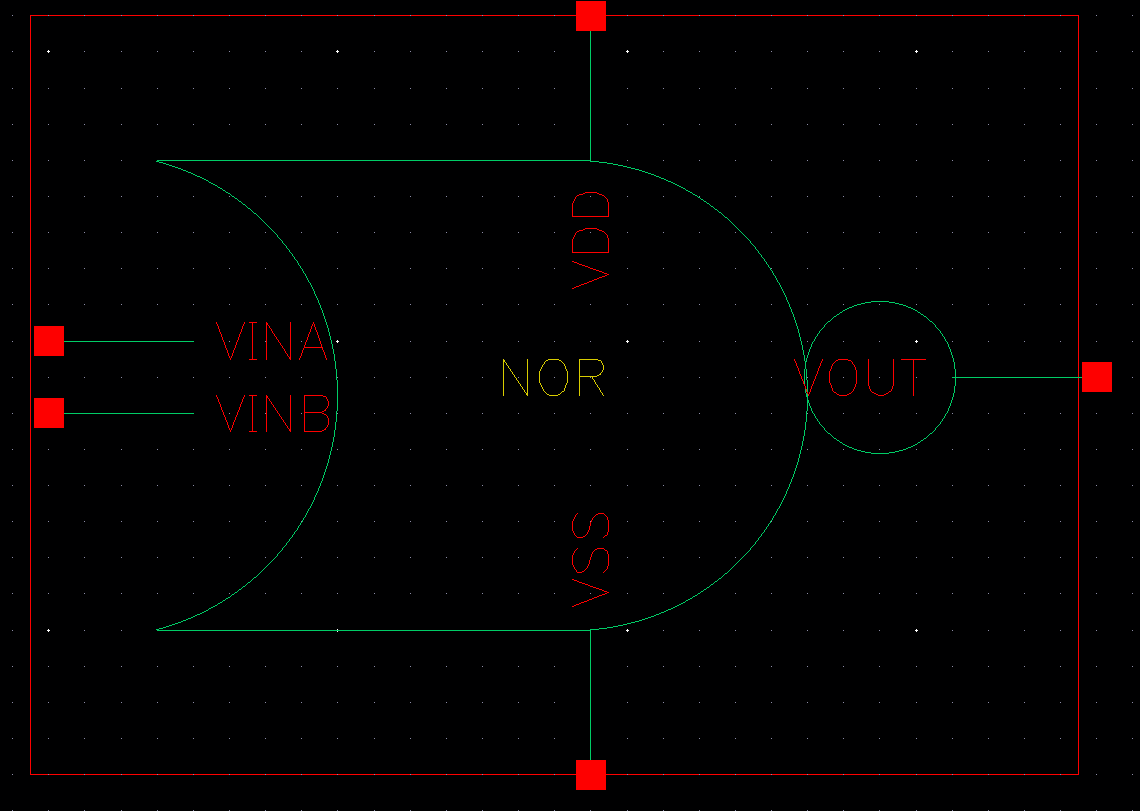

Symbol

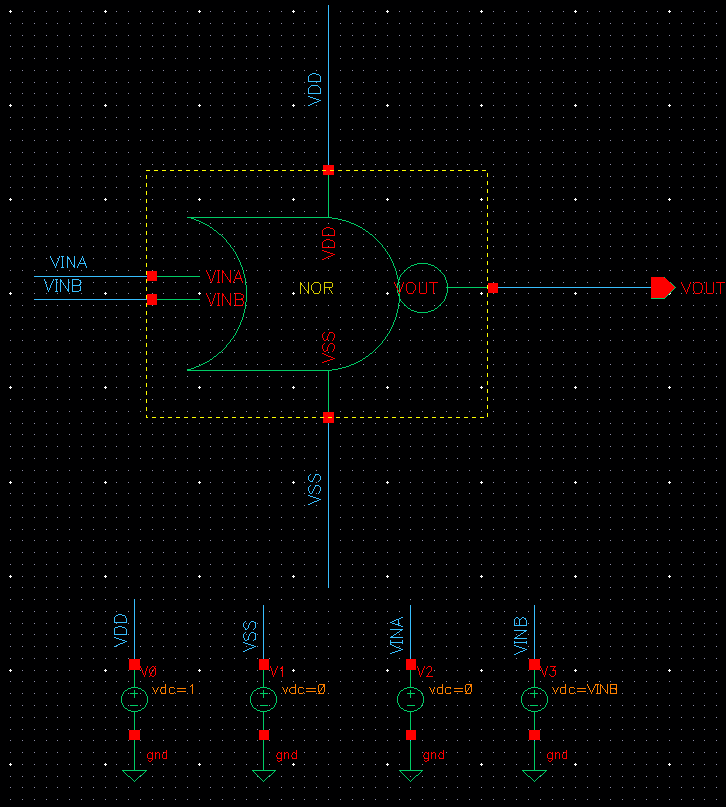

Test Schematic

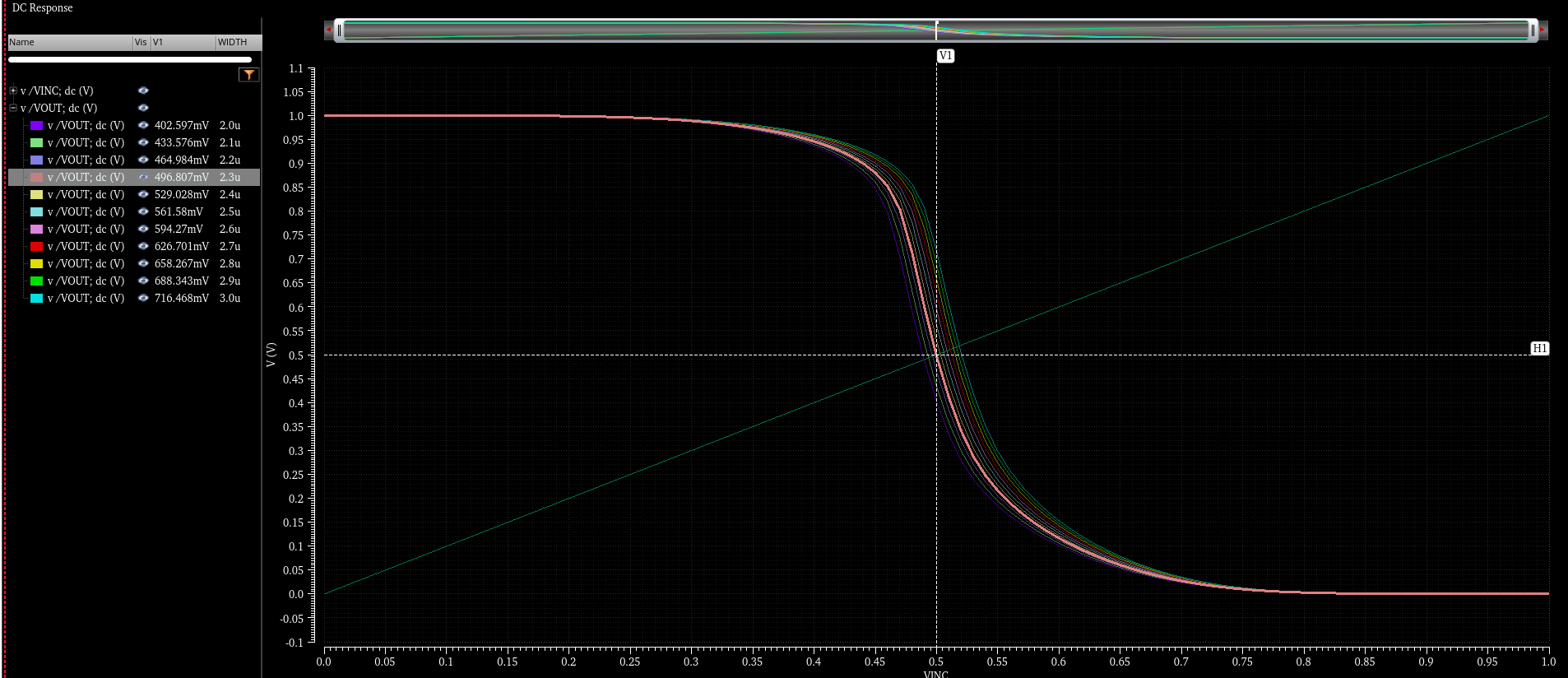

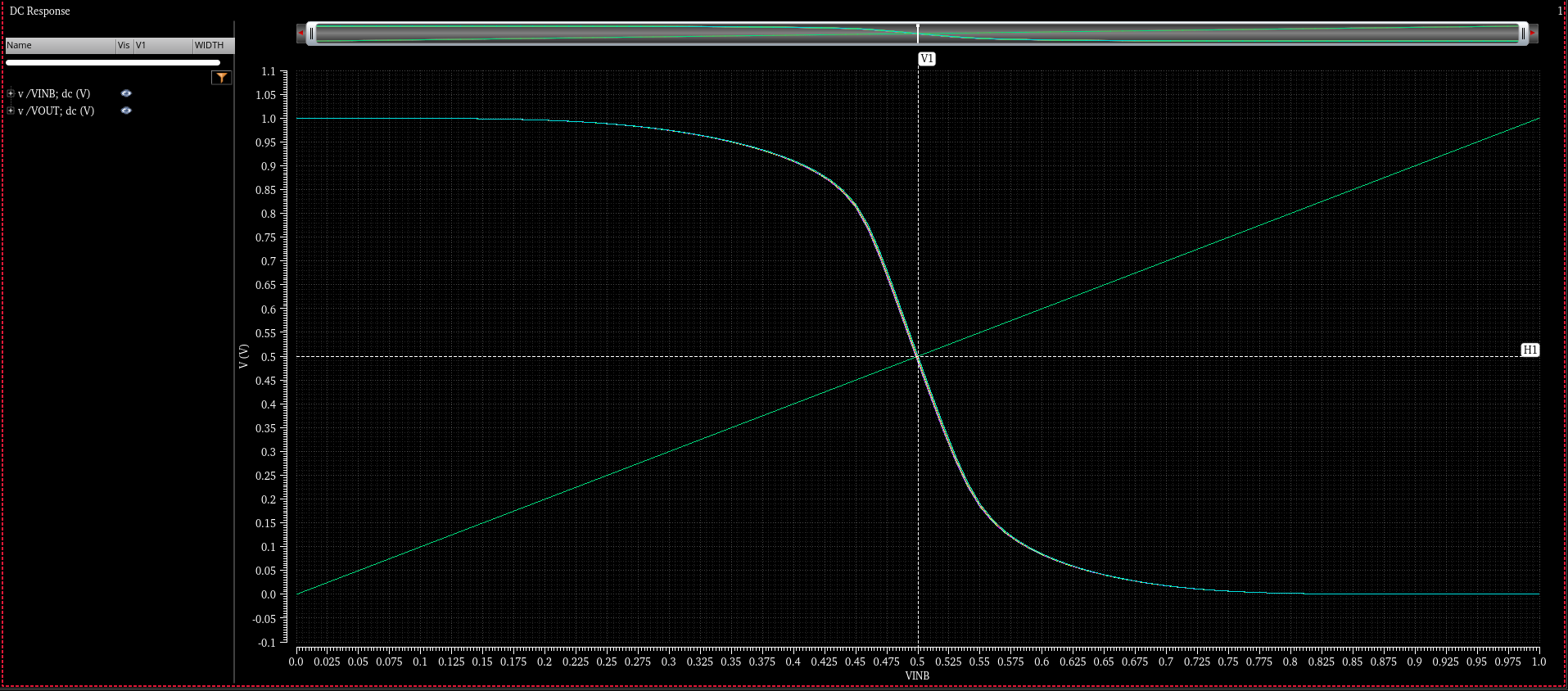

Simulation
WIDTH (1 ~ 10u, 1u)

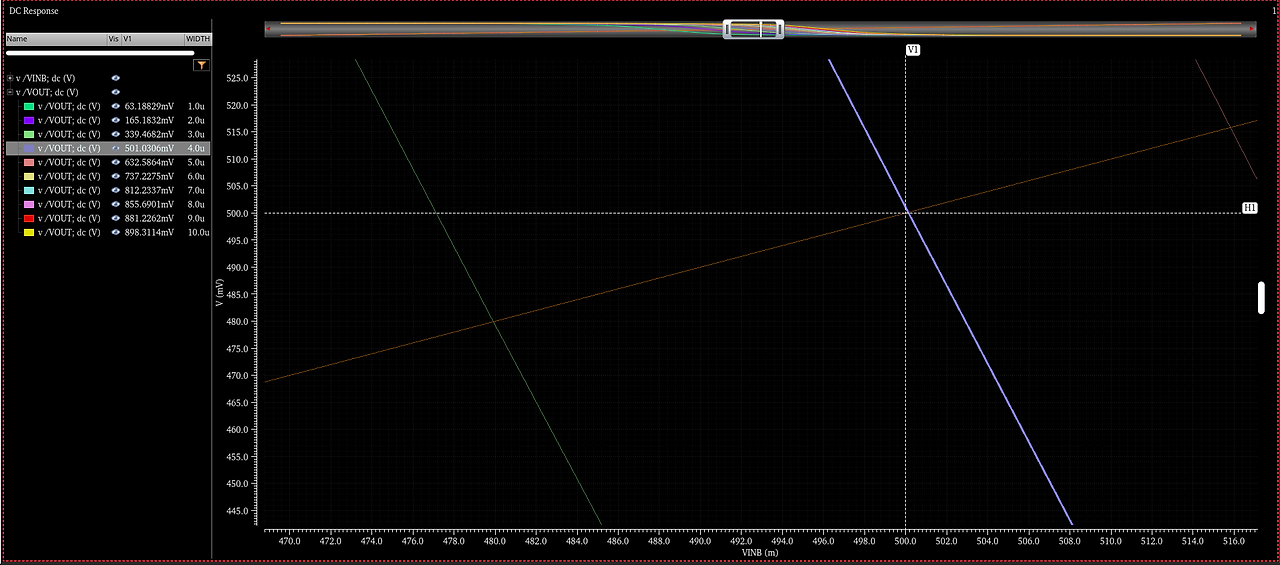

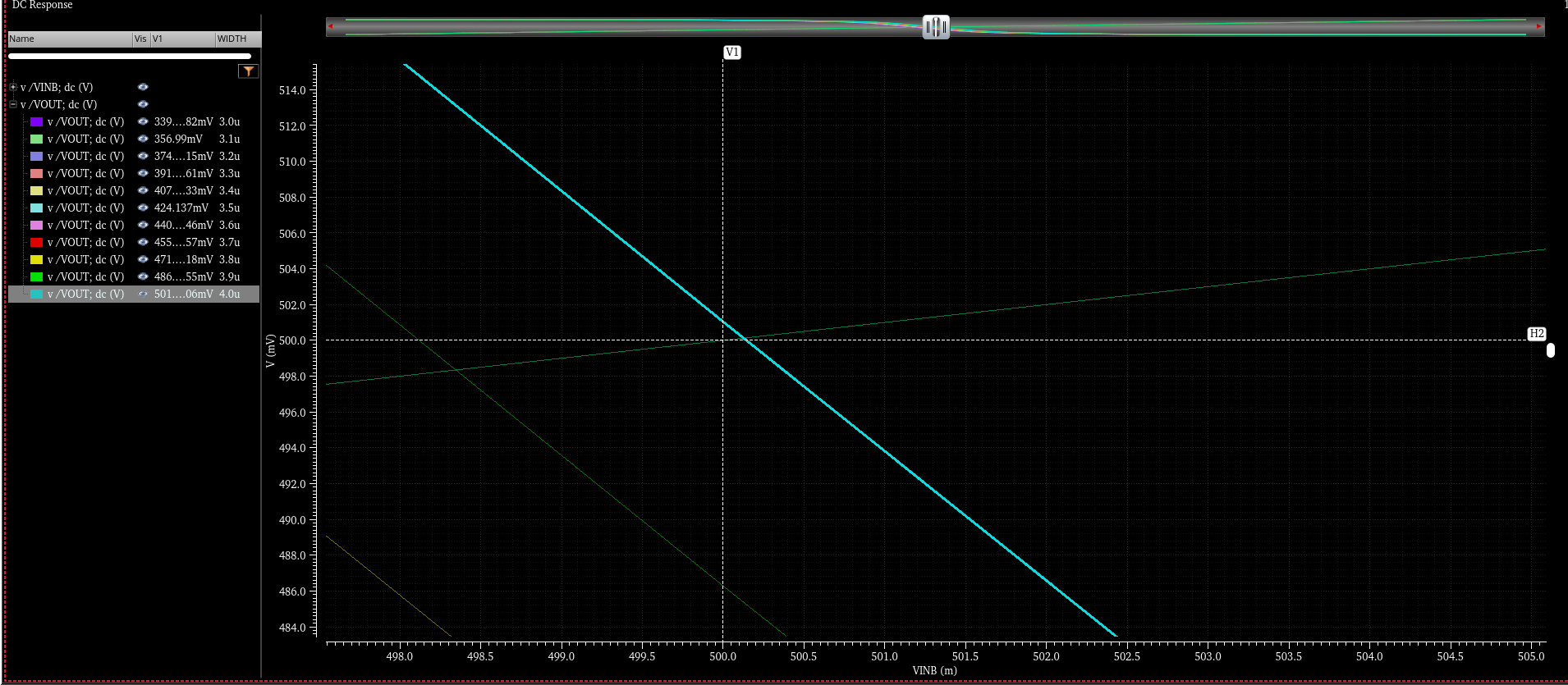

WIDTH (3 ~ 4u, 0.1u)
WIDTH (3.9 ~ 4u, 0.01u)
WIDTH : 3.99u
CMOS 3NAND

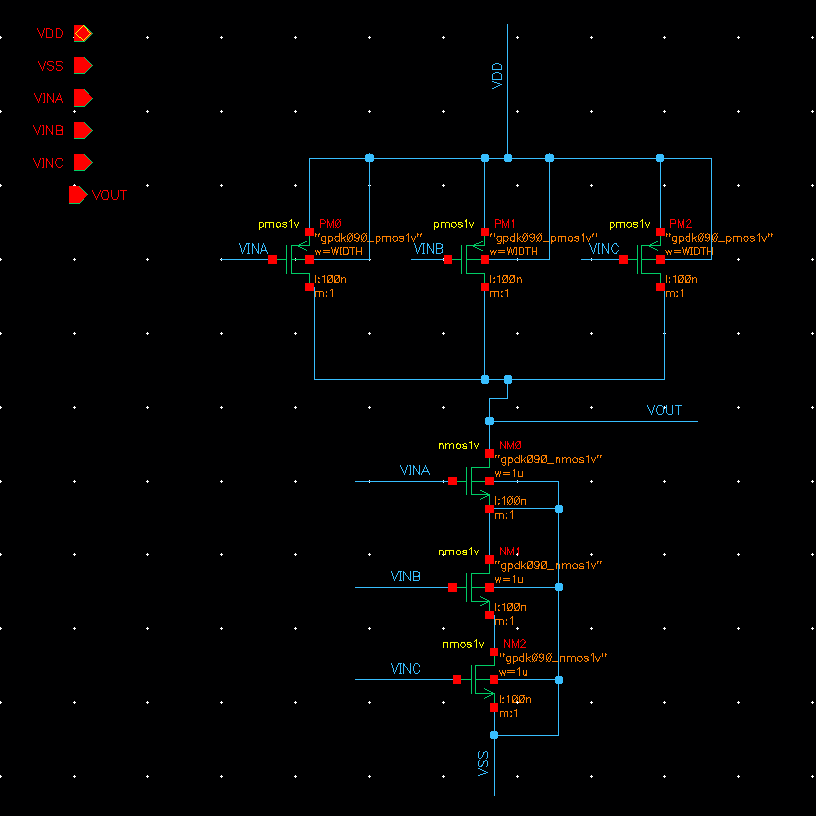

Schematic

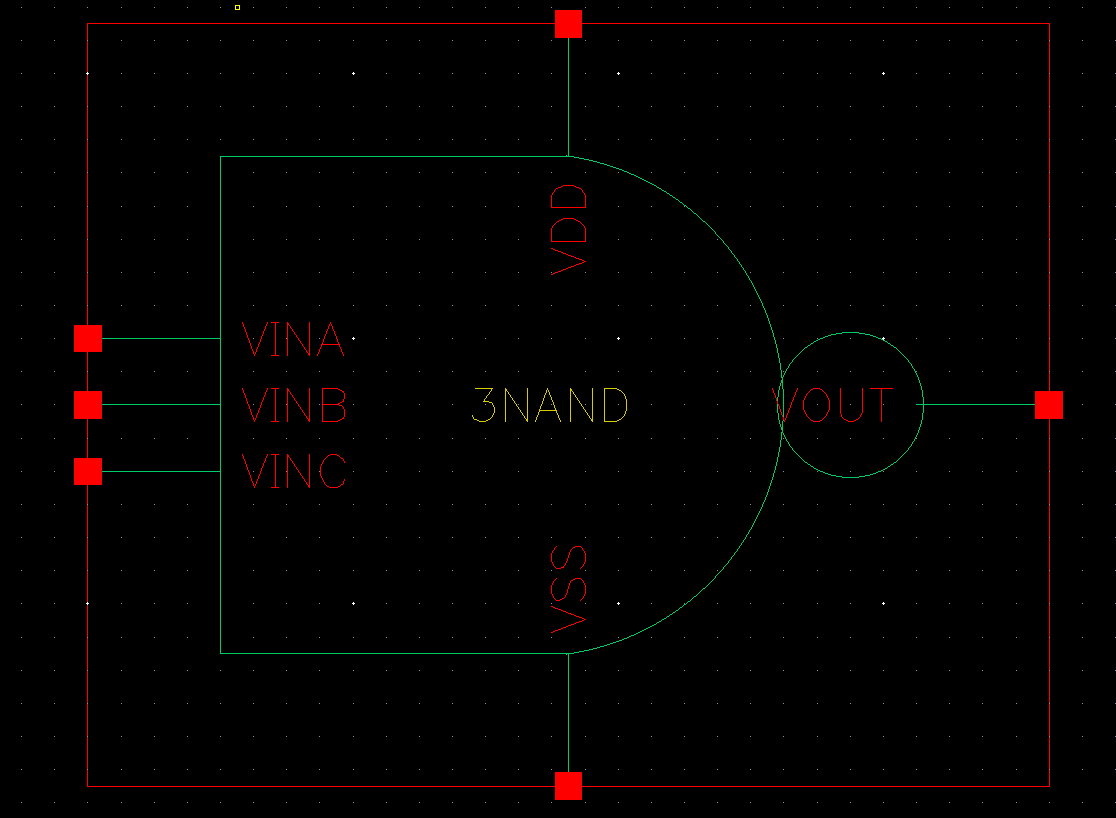

Symbol

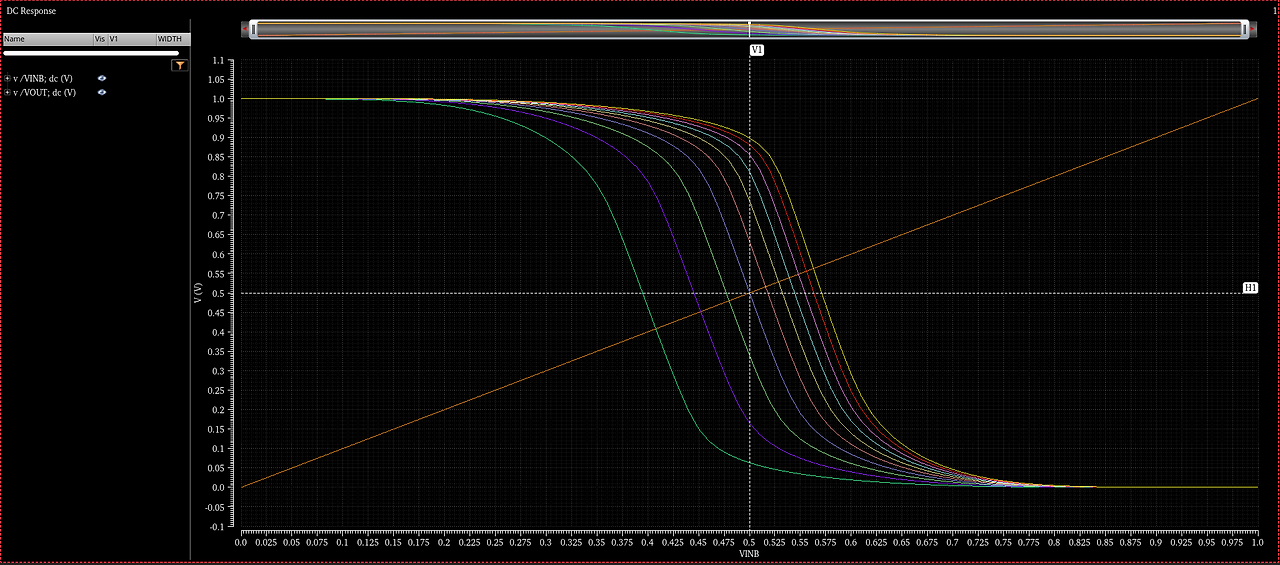

Simulation

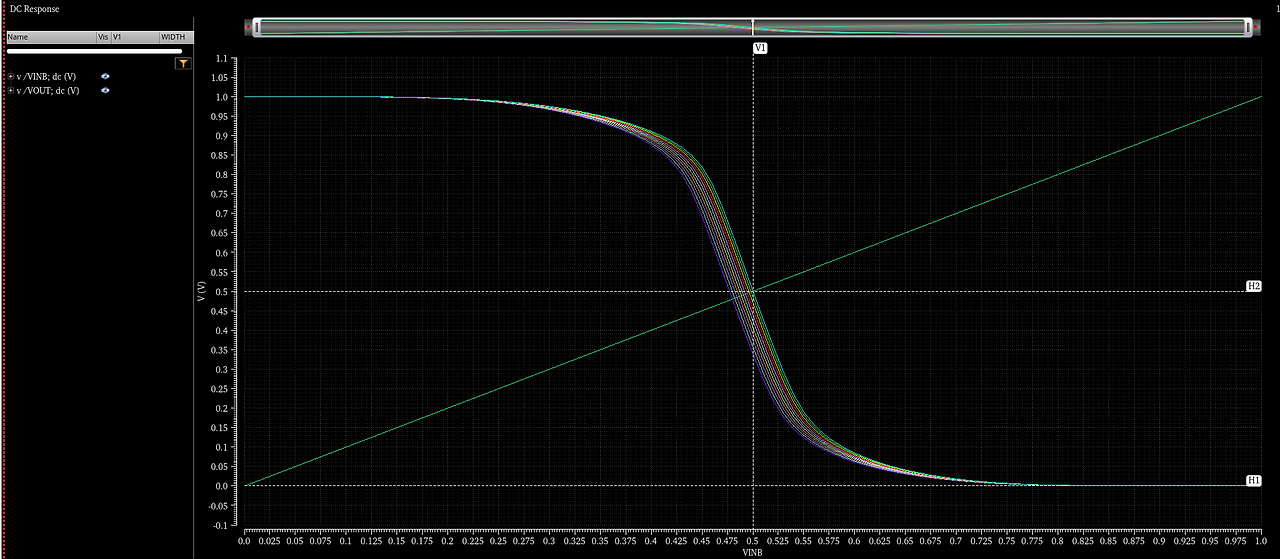

WIDTH (1 ~ 10u, 1u)
WIDTH (2 ~ 3u, 0.1u)

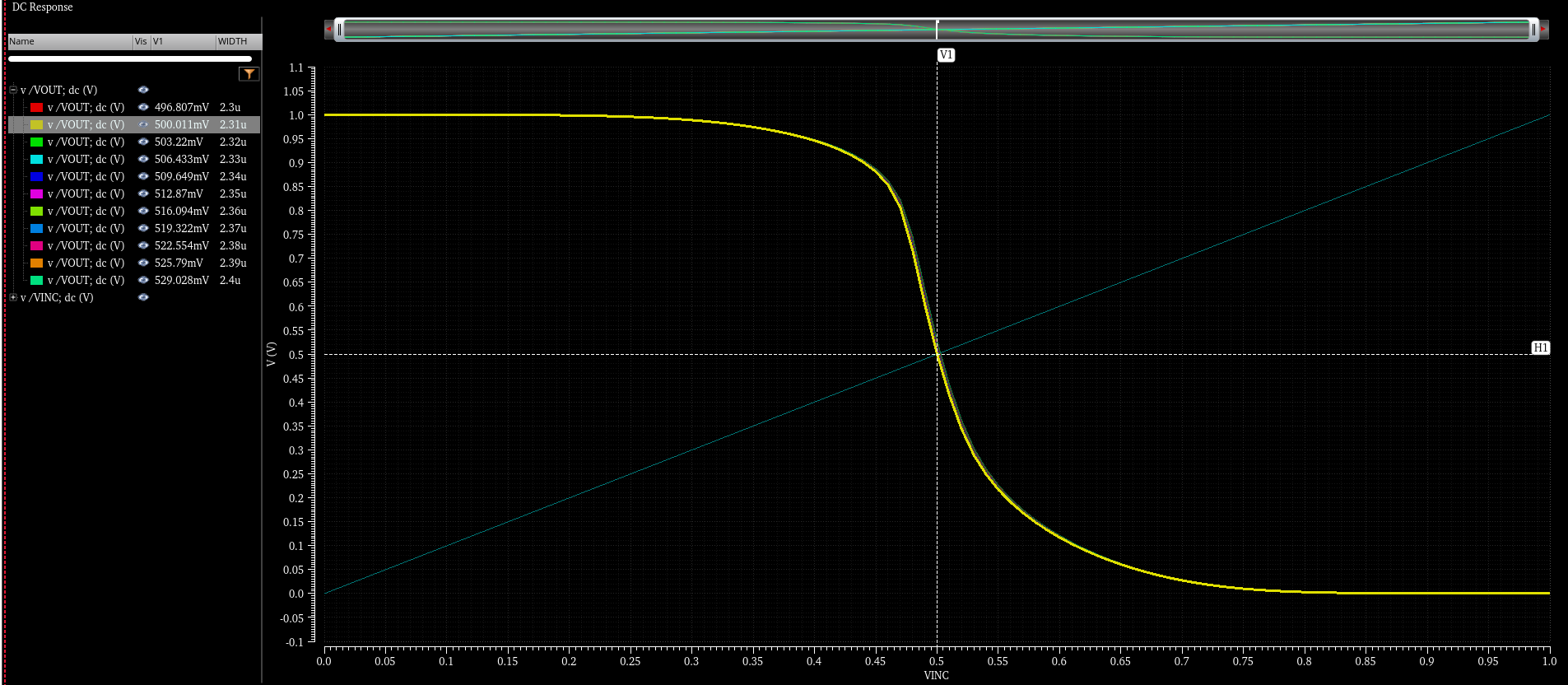

WIDTH (2.3 ~ 2.4u, 0.01u)
WIDTH : 2.31u
CMOS 3NOR

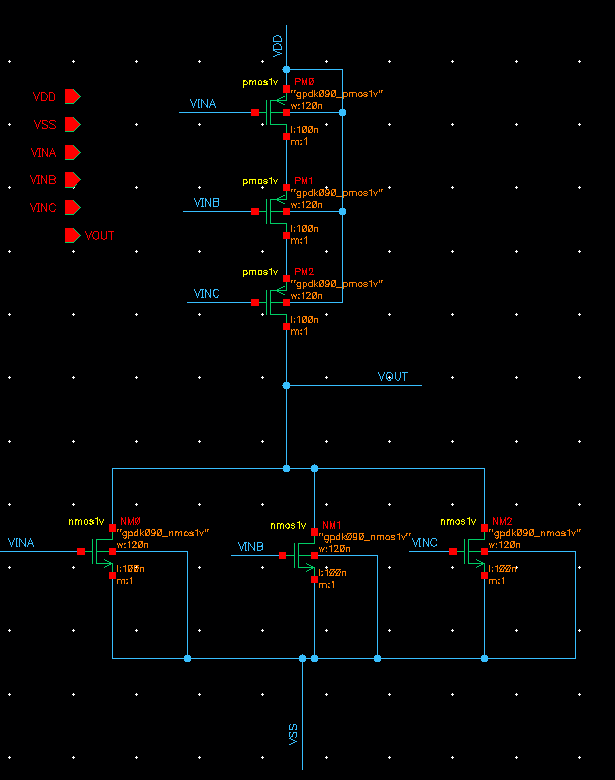

Schematic

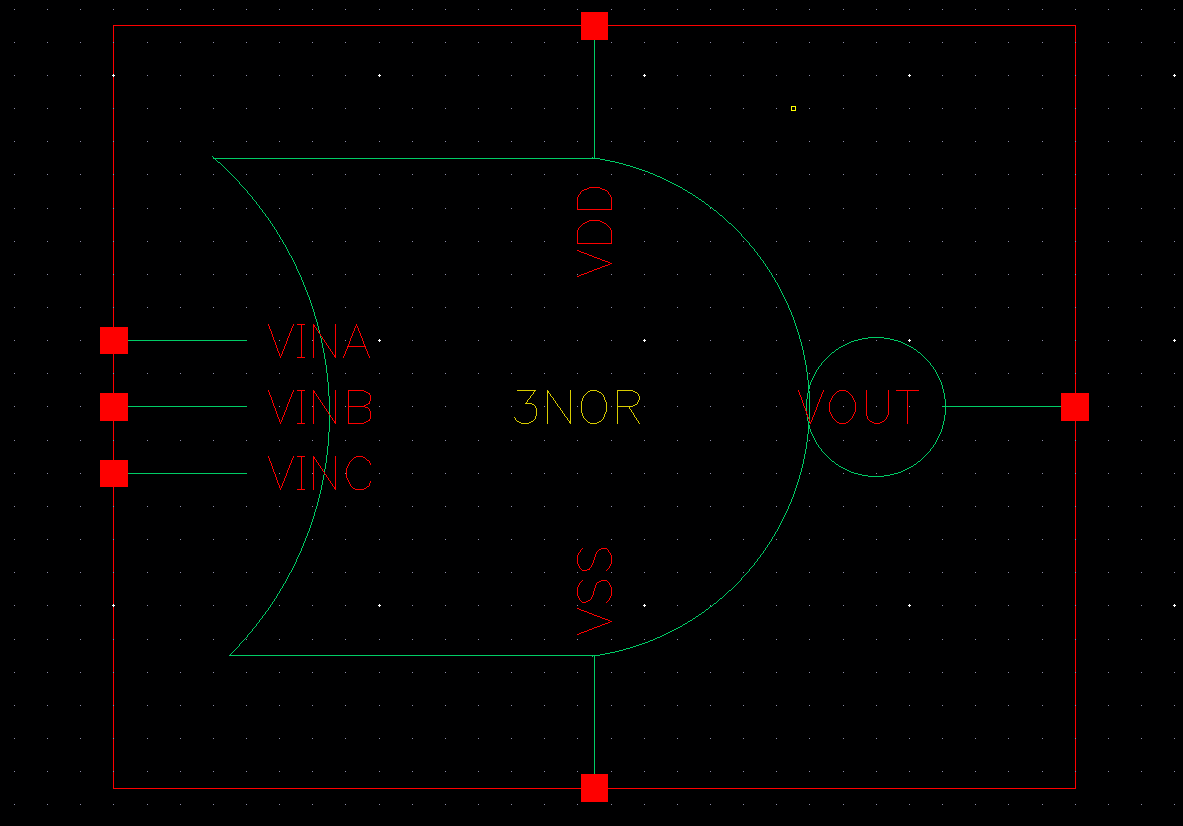

Symbol

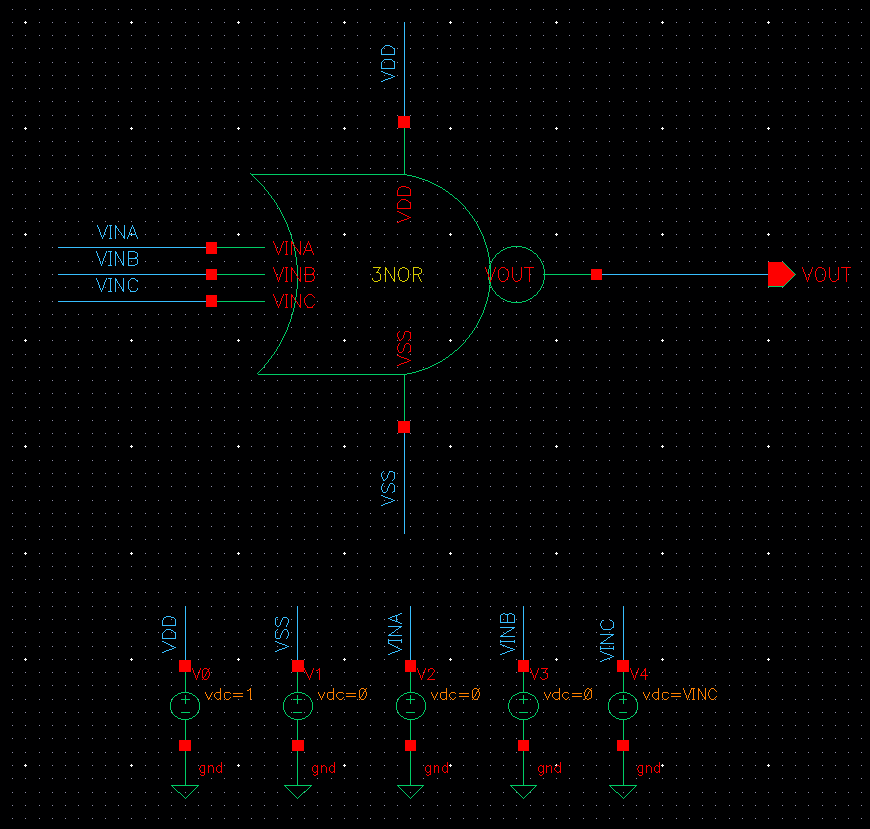

Test

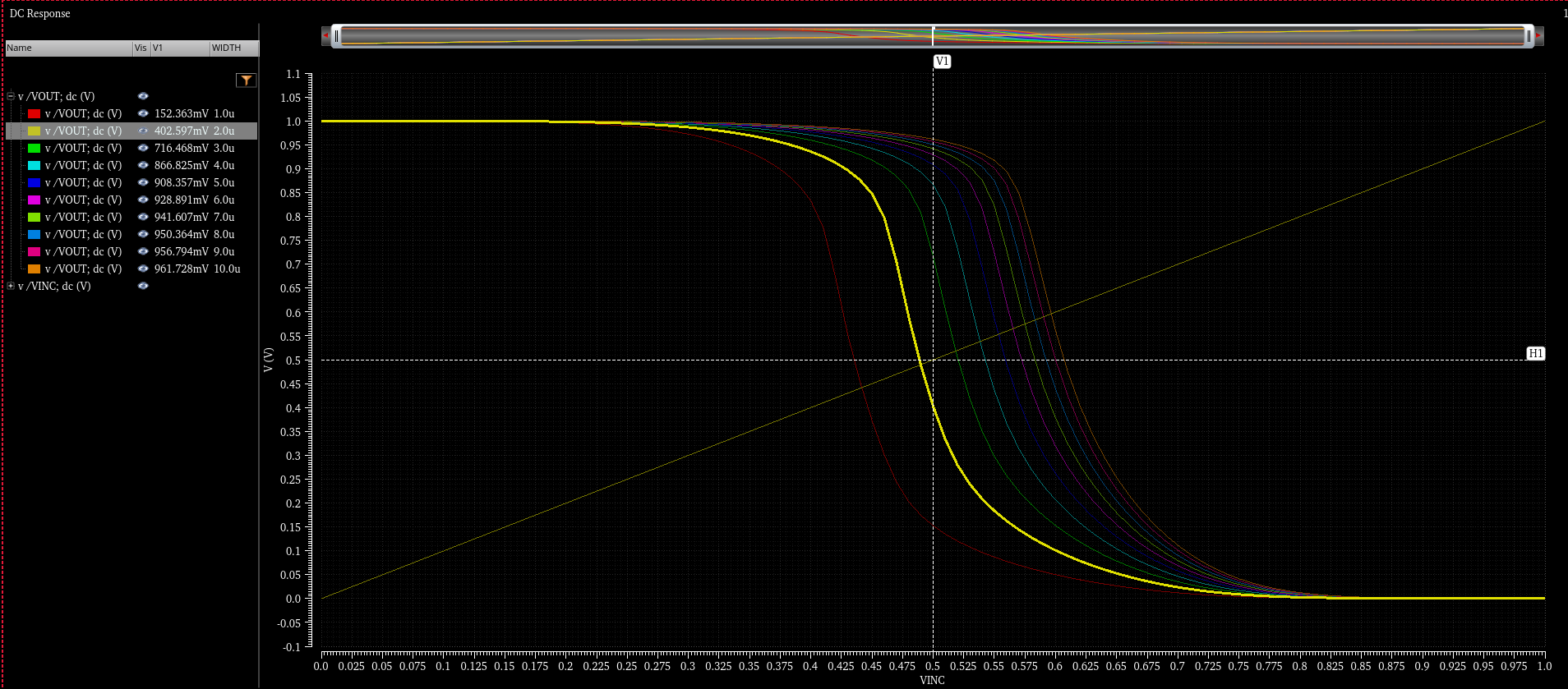

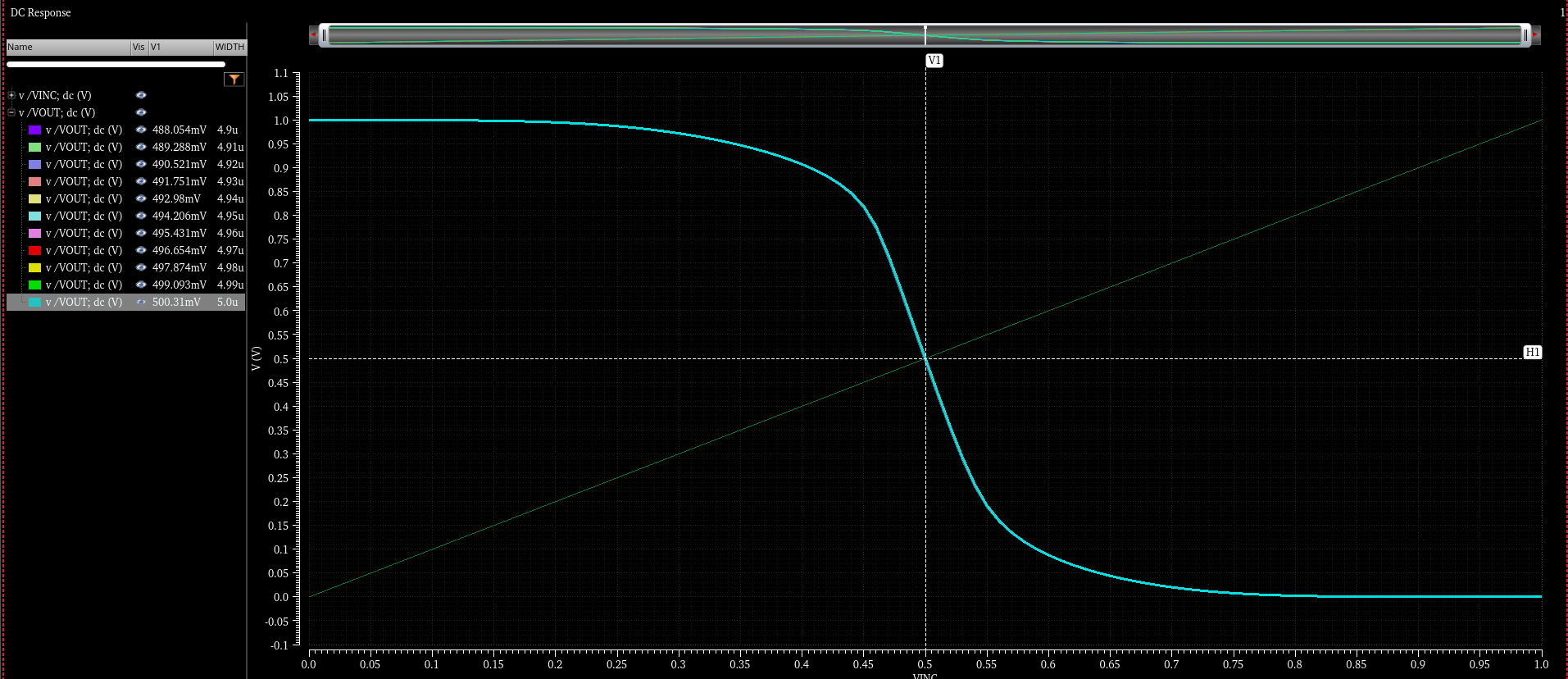

Simulation

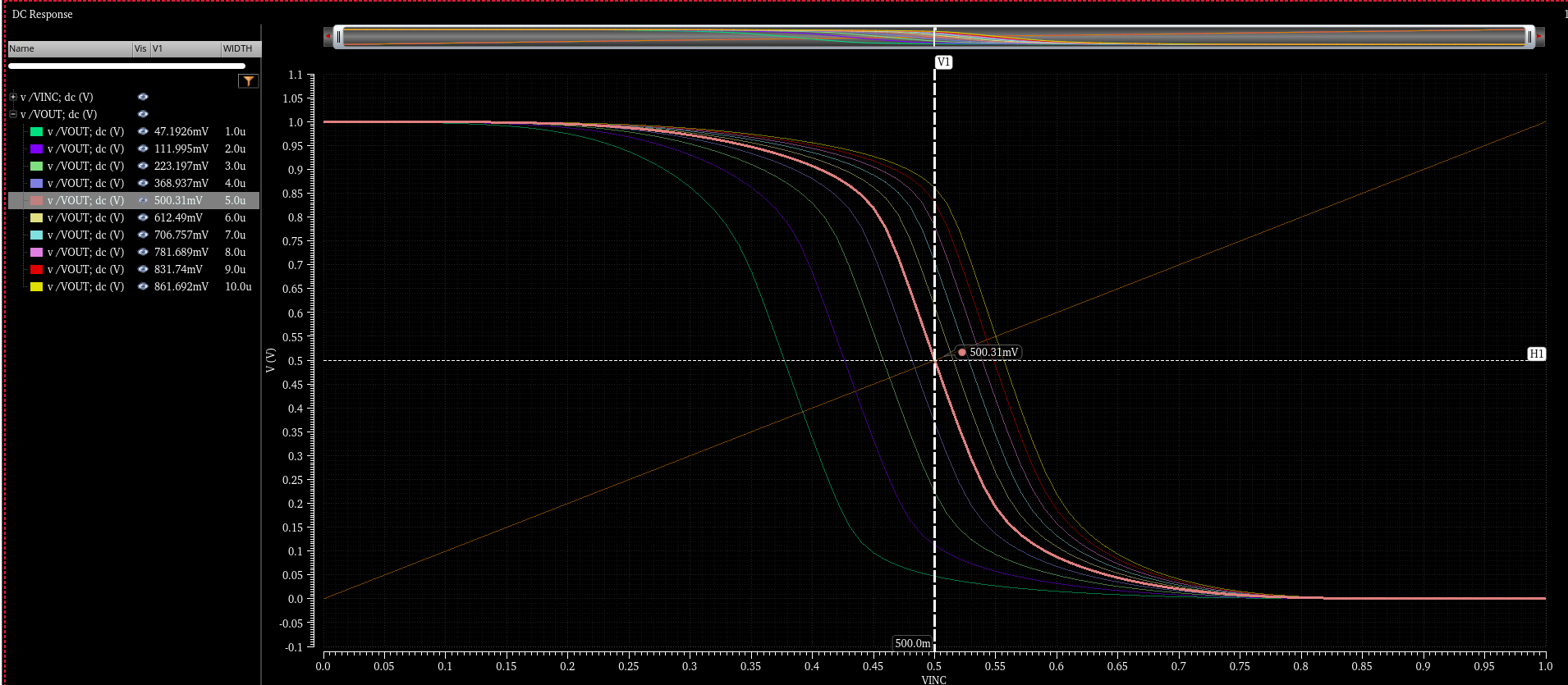

WIDTH (1 ~ 10u, 1u)

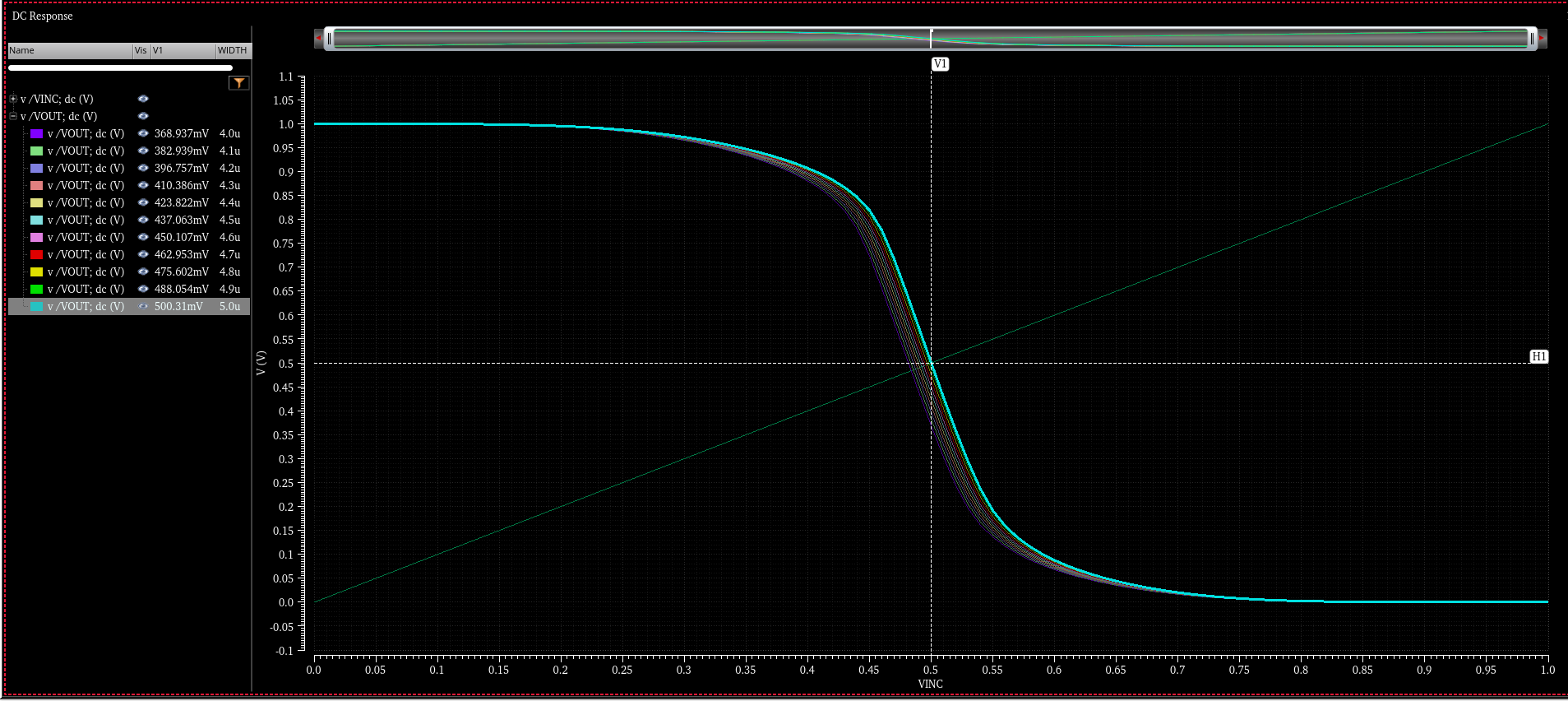

WIDTH (4 ~ 5u, 0.1u)
WIDTH (4.9 ~ 5u, 0.01u)
WIDTH : 5u
