[CUSTOM IC ONE CHIP] MOSFET Operation (08)

2025-04-11

MOSFET Operation

---

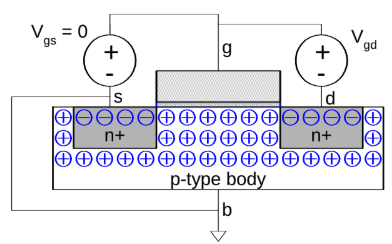

1. Cutoff

• Vgs < Vth인 경우
• 이때는 channel이 형성되지 않기 때문에 전류가 흐르지 않는다.

---

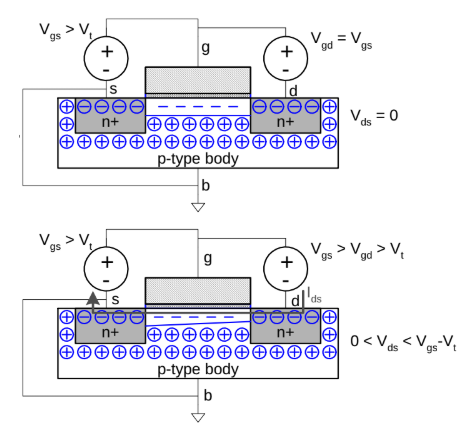

2. Linear(Triode)

• Vgs > Vth, Vgs - Vth > Vds 인 경우

• 이때 전류식은 위처럼 표현된다.

---

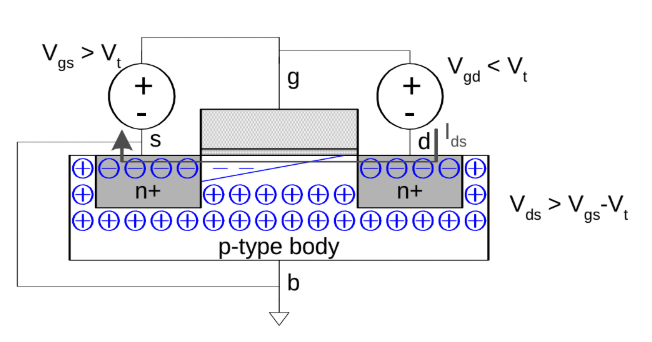

3. Saturation

• Vgs > Vth, Vgs - Vth ≤ Vds 인 경우
• Vgs - Vth = Vds인 Vds를 Vds.sat이라 표현한다.

• 이때 전류식은 위처럼 표현돤다. Vds와는 무관한 식으로 변한다.
• 이 Vds.sat 이후 영역에서는 채널이 끊어지는 pinch-off 현상이 발생한다.

---

I-V Curve

• 위 그래프는 Vgs 증가에 따른 I-V Curve이다.
• Vgs가 증가할수록 전류가 증가하며, Linear 영역이 증가하는 것을 볼 수 있다.
• 점선은 각 Vds 지점을 연결한 선으로 점선 좌측이 Linear, 우측이 Saturation 영역이다.
