MOS Capacitor

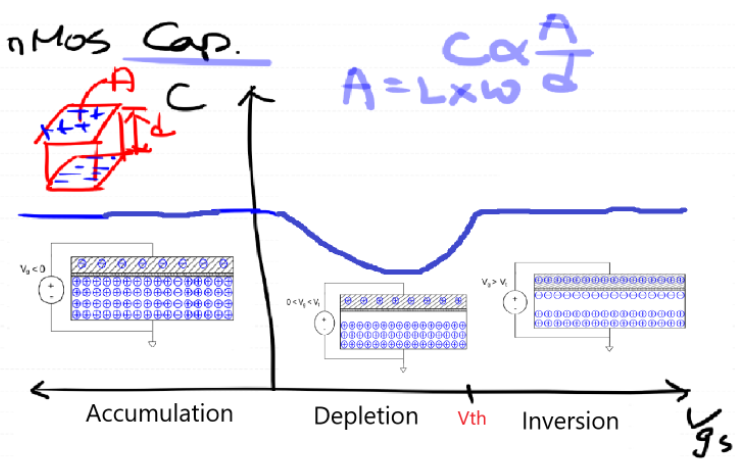

- 현재 영역별로 d값을 제외하고는 변하지 않는다. d는 +, - 전하 사이의 거리이다.
- 즉, C값은 d에 의해서 정해진다.
- C는 d값이 변하는 Depletion 영역을 제외하고는 동일하다.
- Vgs가 +전압이 인가되는 순간은 기존 Hole들이 멀어지기 때문에 C값이 감소한다.
- 이후 Vgs가 Vth에 근접할수록 Electron들이 가까워지기 때문에 다시 C값이 증가한다.
