4X1 MUX LOGIC

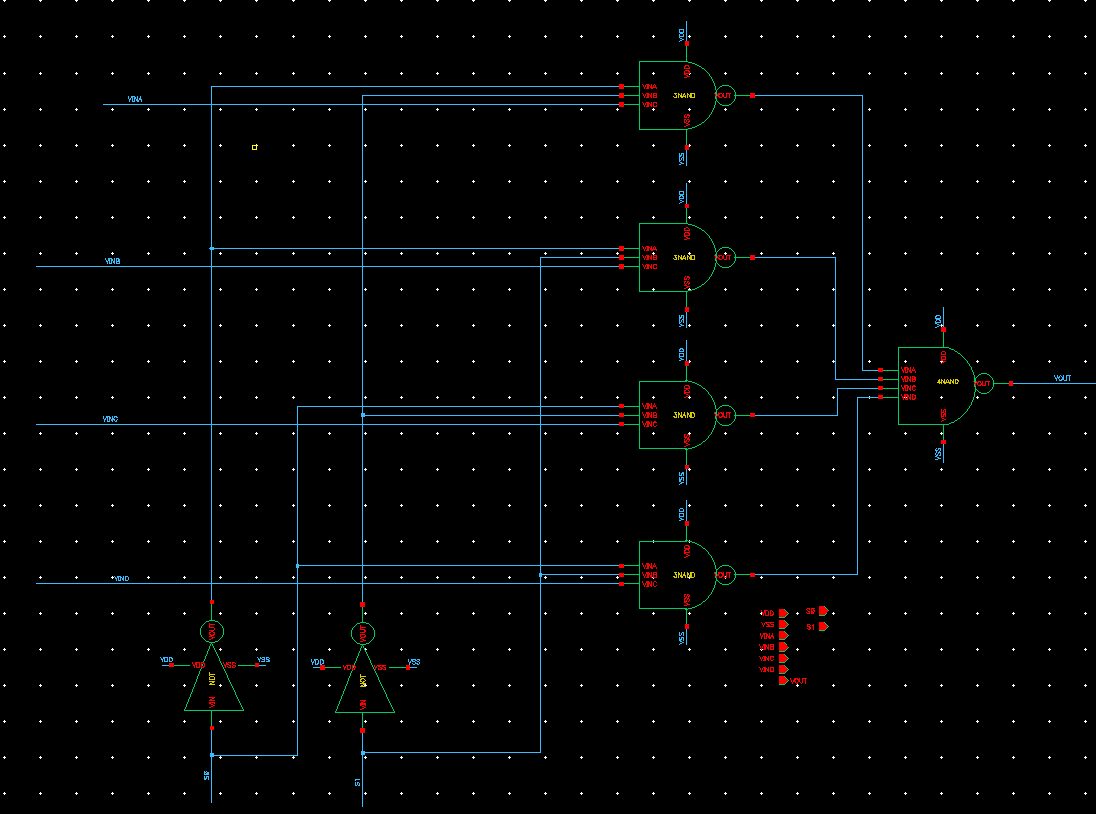

Schematic
NAND
- 트랜지스터 : 36

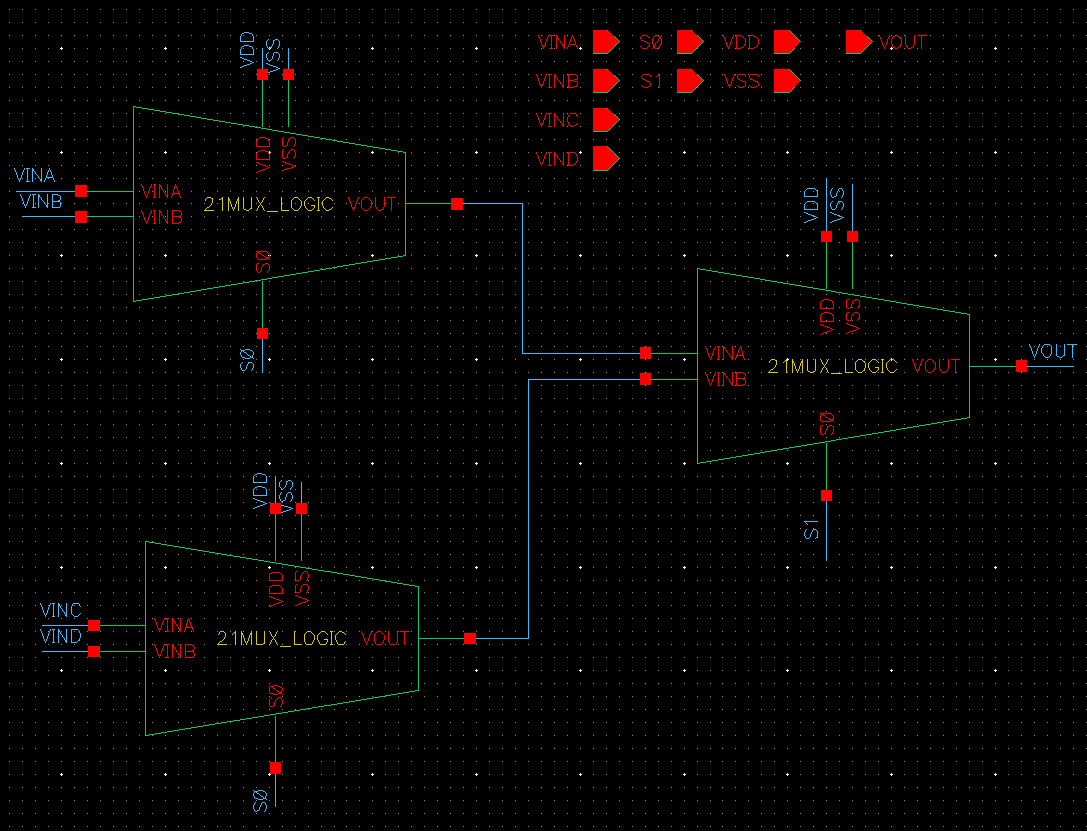

2X1 MUX
- 트랜지스터 : 42
- 기존에 만들었던 2x1 MUX를 사용할 경우 NOT 게이트를 1개 더 쓰며, NAND 역시 더 많이 쓰기 때문에 트랜지스터 갯수가 증가한다.

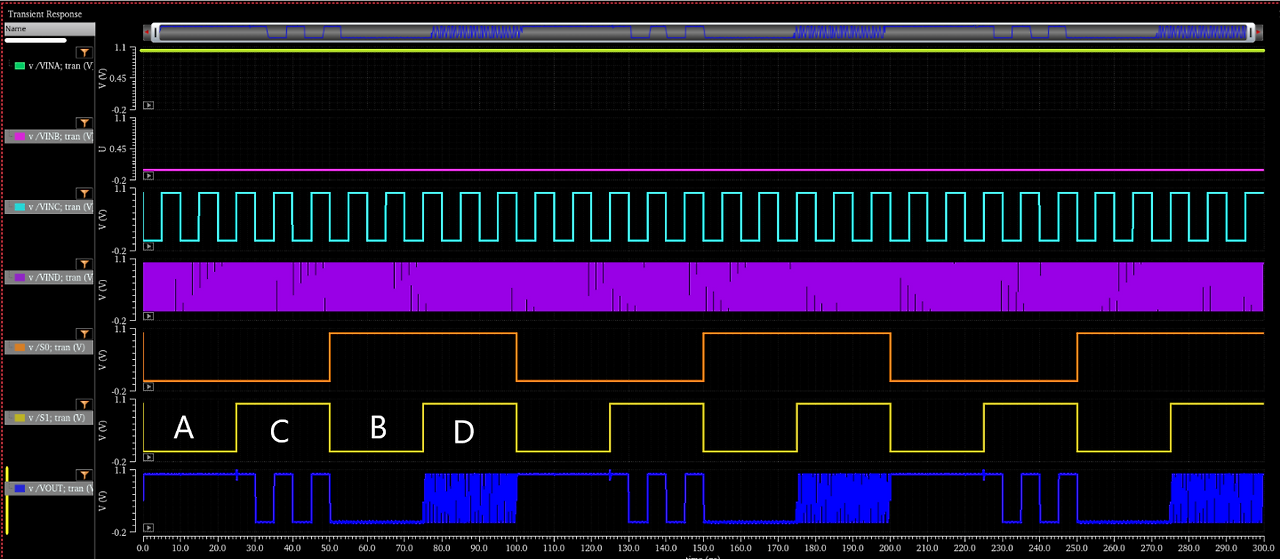

Simulation
Layout
NAND

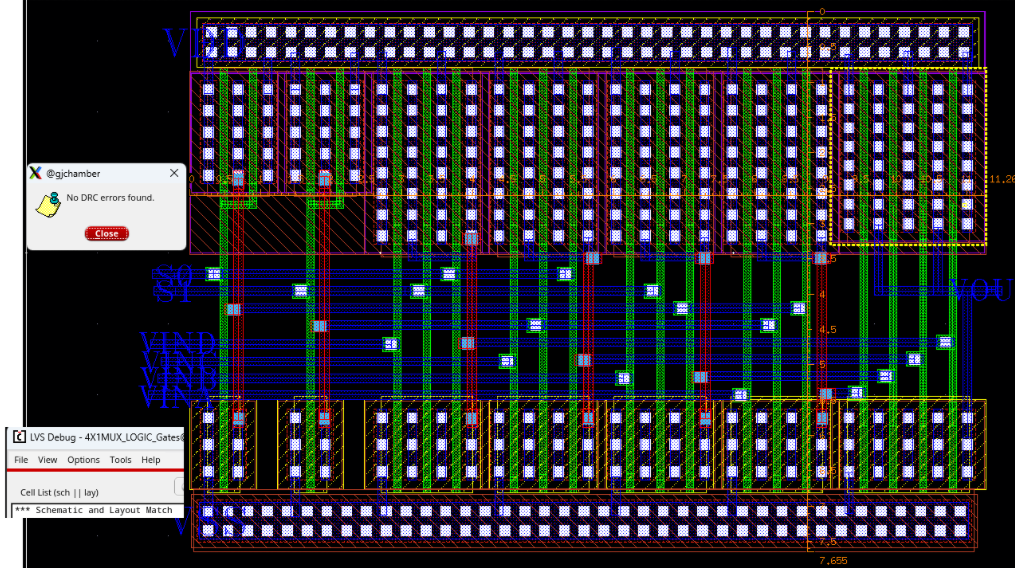

- 가로 : 7.655 um 세로 : 11.26 um
- 가로 : 7.63 um 세로 : 10.96 um
- 전체 면적 : 86.1953
- 전체 면적 : 83.6248
2X1 MUX
- 가로 : 7.4 um 세로 : 13.63 um
- 전체 면적 : 100.8627
4X1 MUX SWITCH

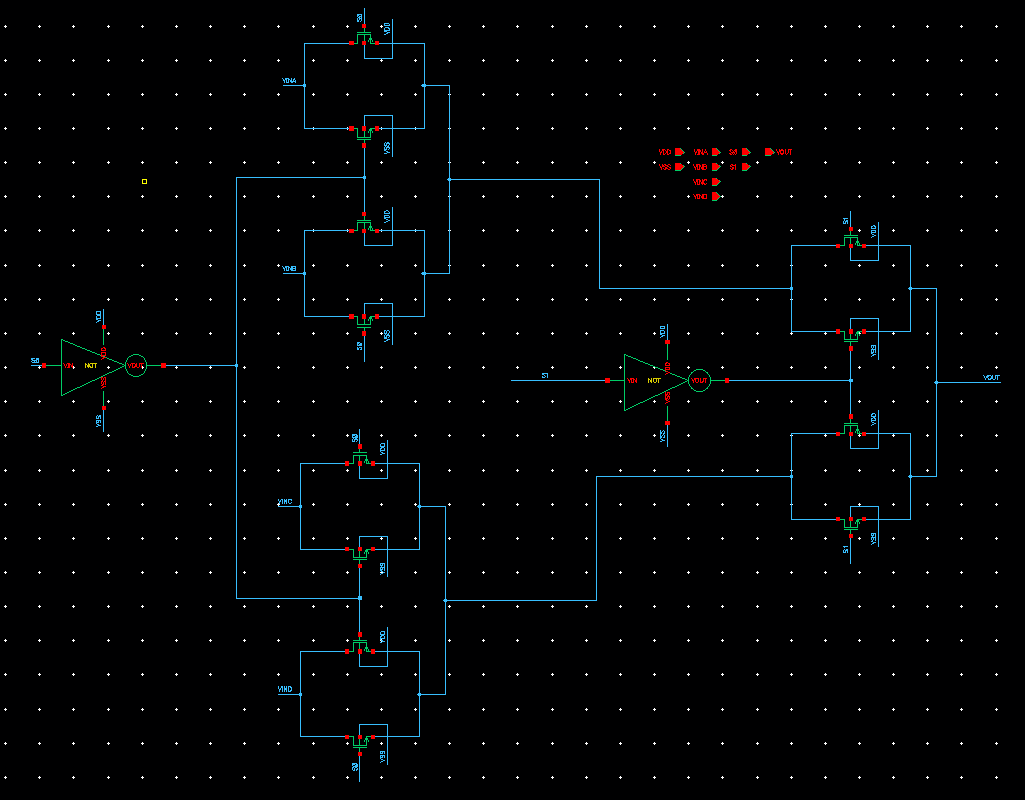

Schematic
- 트랜지스터 갯수 : 2(Switch) * 6 + 2(NOT) * 2 = 16개
Simulation

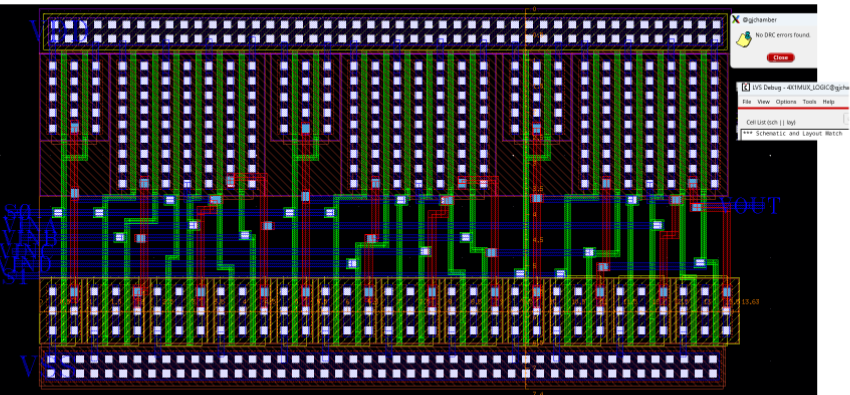

Layout

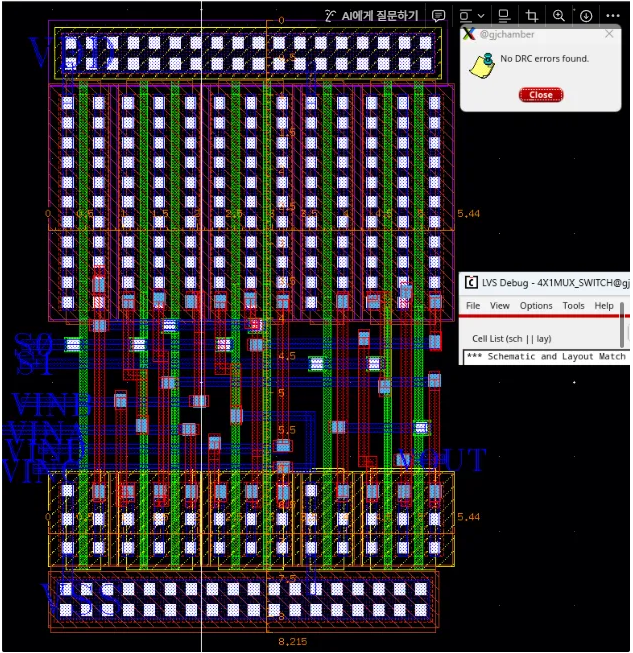

- 가로 : 5.44u 세로 : 8.215u
- 전체 면적 : 44.6896
Swtich를 사용한 4X1 MUX가 Logic 보다 크기도 작고 트랜지스터 갯수 역시 적다.
